삼성 NT630Z5J 노트북 충전 안됨 증상 DC단자 파손 점검 및 교체 수리

핵심 요약

---

이번 작업은 삼성 노트북 NT630Z5J의 충전 불량 증상으로 입고된 사례입니다. 처음에는 충전기를 꽂으면 될 때도 있고 안 될 때도 있는 간헐 증상으로 시작됐지만, 시간이 지나면서 결국 배터리 충전이 되지 않고 전원 어댑터 없이는 사용이 어려운 상태로 진행된 경우였습니다. 점검 결과 메인보드 전체 고장이 아니라, 충전기와 연결되는 DC단자(전원잭) 파손이 원인이었고, 손상된 단자를 제거한 뒤 새 부품으로 교체하여 정상 충전 상태까지 복구한 작업입니다.

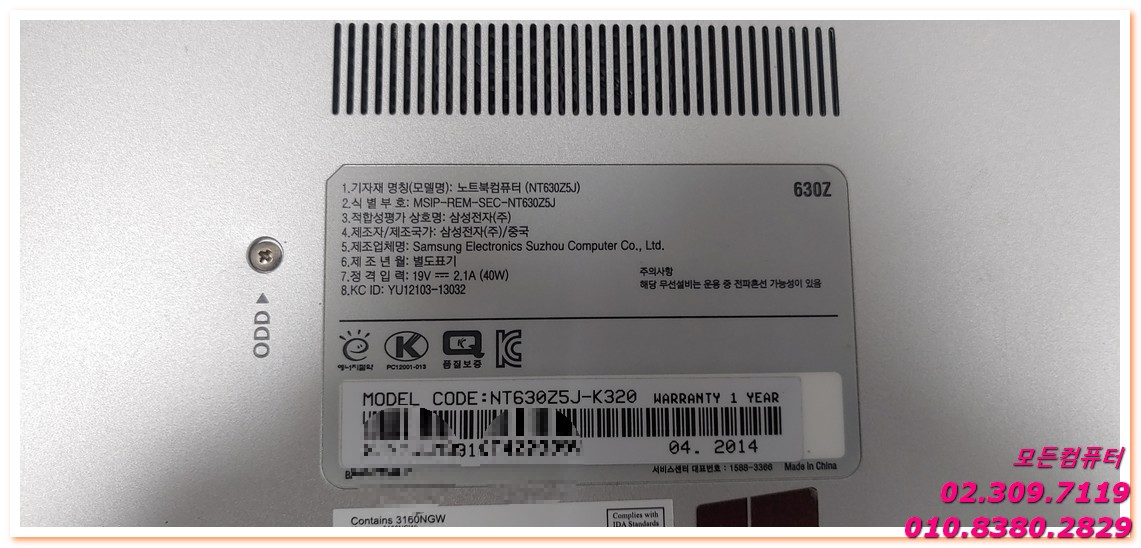

삼성 NT630Z5J 모델명 라벨 근접 사진

삼성 NT630Z5J 충전불량 증상은 왜 생길까

---

노트북은 배터리를 사용하는 기기이기 때문에 결국 외부 전원을 연결해 다시 충전하는 과정을 반복하게 됩니다. 이때 충전기 플러그가 꽂히는 부분이 바로 DC단자인데, 오래 사용한 노트북일수록 이 부위의 손상이 생각보다 흔하게 발생합니다.

특히 삼성 NT630Z5J처럼 사용 연식이 어느 정도 지난 모델은 충전기를 매번 꽂고 빼는 과정에서 단자 내부 플라스틱이 마모되거나 깨지고, 충전 팁이 삽입될 때 미세한 충격이 반복되면서 내부 핀이 흔들리게 됩니다. 처음에는 “각도를 잘 맞추면 충전이 된다”거나 “살짝 건드리면 충전 표시가 들어왔다 꺼진다”는 식으로 나타나지만, 이를 계속 방치하면 결국 충전 자체가 불가능한 상태에 도달하게 됩니다.

이번 NT630Z5J도 바로 그런 흐름이었습니다. 사용자 입장에서는 배터리 문제처럼 느껴질 수 있지만, 실제 점검에서는 충전단자 외형 손상과 내부 핀 노출이 먼저 확인되었고, 이 부분이 충전 불량의 핵심 원인으로 판단됐습니다.

삼성 노트북 외부 DC전원단자 손상 상태 사진

입고 상태 점검과 확인된 문제점

---

가장 먼저 확인된 부분은 DC단자 내부 구조 파손이었습니다. 정상적인 삼성 노트북 충전단자는 내부 핀이 안정적으로 고정되어 있고, 외부에서 봤을 때 단자 안쪽 구조가 일정해야 합니다. 그런데 이번 제품은 사진처럼 단자 내부를 감싸는 플라스틱 구조물이 깨져 핀이 그대로 노출된 상태였고, 사용을 계속하면 핀이 휘거나 접촉 불량이 더 심해질 가능성이 높은 상태였습니다.

이런 증상은 단순히 충전이 잘 안 되는 불편에서 끝나지 않습니다. 노출된 핀 상태로 계속 사용하면 단락(쇼트) 가능성도 완전히 배제할 수 없고, 운이 나쁘면 충전 회로 쪽까지 부담이 갈 수 있습니다. 그래서 충전기를 꽂을 때 헐겁거나 흔들리고, 단자 안쪽 금속 핀이 눈에 띄게 보인다면 빠르게 점검받는 것이 좋습니다.

아래처럼 정리할 수 있습니다.

점검 항목확인 내용결과

모델명	삼성 NT630Z5J	구형 삼성 노트북
주요 증상	충전이 되다 안 되다 반복	최종적으로 충전 불가
외부 상태	DC단자 내부 핀 노출	단자 파손 확인
내부 점검	메인보드 다른 소자 이상 여부 확인	추가 이상 없음
수리 방향	손상된 DC단자 제거 후 신품 교체	정상 충전 복구

서대문구 쪽에서도 비슷한 문의가 들어올 때가 있는데, 대부분 “배터리가 문제인 줄 알았는데 충전단자가 헐거웠다”는 경우가 많습니다. 오래된 노트북일수록 배터리만 볼 것이 아니라 충전 포트 자체 상태도 함께 봐야 합니다.

삼성 NT630Z5J 하판 분해 후 내부 메인보드 모습

NT630Z5J DC단자 수리 방식

---

노트북 충전단자 수리는 모델마다 방식 차이가 있습니다. 어떤 제품은 별도 케이블 형태의 모듈형 충전잭이라 비교적 간단하게 교체가 가능하지만, 삼성 NT630Z5J 계열은 그렇지 않은 경우가 많습니다. 이 모델은 기본적으로 내부 분해를 진행한 뒤, 손상된 DC단자가 연결된 보드 부위를 확인하고 기존 단자를 제거한 후 새 단자로 교체해야 합니다.

즉, 겉에서 보이는 포트 하나만 빼고 끼우는 수준이 아니라 내부 구조를 충분히 분해하고, 주변 부품 손상 없이 안전하게 작업해야 합니다. 특히 이런 작업은 단자 주변의 납땜 부위와 기판 손상을 조심해야 해서, 무리하게 자가수리를 시도하면 오히려 상태를 더 악화시킬 수 있습니다.

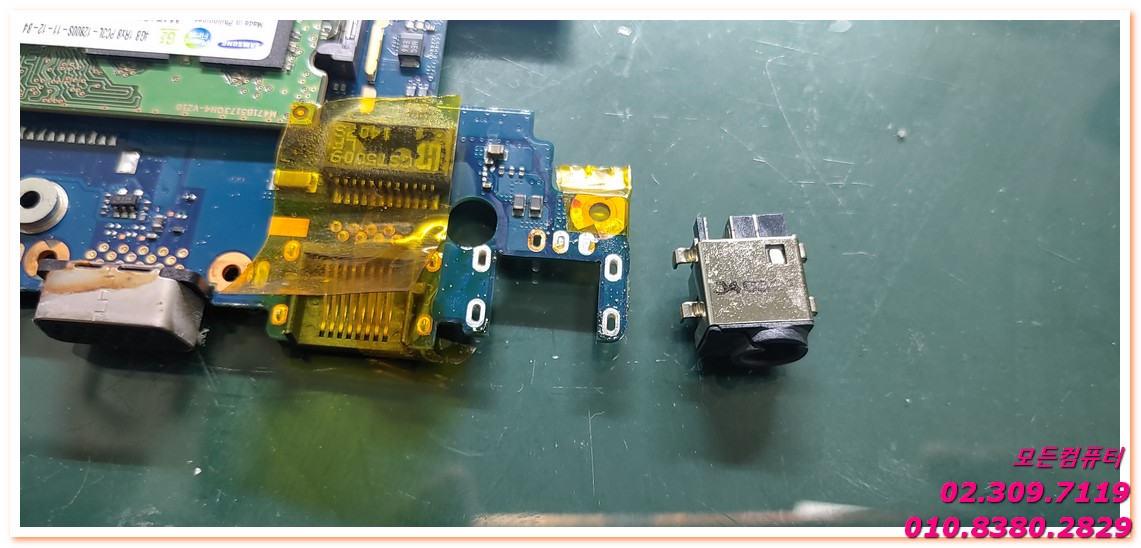

이번 작업에서도 하판을 열고 내부를 점검한 뒤, 파손된 단자를 분리하고 준비된 신품 DC단자로 교체를 진행했습니다. 사진처럼 기존 파손 부품과 새 부품을 비교해 보면 구조 차이가 분명하고, 손상된 단자는 내부 고정력이 무너진 상태였습니다.

수리된 삼성 노트북 DC 충전단자 근접 사진

수리 후 확인한 충전 상태

---

단자 교체 후에는 단순히 전원이 들어오는지만 보는 것이 아니라, 실제로 배터리 충전이 정상 진행되는지를 확인해야 합니다. 이번 삼성 NT630Z5J는 조립 후 충전기를 연결했을 때 배터리 표시가 86%에서 88%로 정상 상승하는 것이 확인되었고, 완전 충전까지 남은 시간도 정상적으로 표시되었습니다.

이 부분이 중요한 이유는 단자만 물리적으로 고정됐다고 해서 끝이 아니기 때문입니다. 실제 전류가 안정적으로 들어가고, 충전 회로가 정상 반응하며, 배터리 잔량이 자연스럽게 올라가야 수리가 제대로 끝난 것입니다. 이번 사례는 메인보드 손상 없이 DC단자 파손만으로 충전 불량이 발생한 전형적인 경우였기 때문에, 단자 교체 후 비교적 깔끔하게 정상 복구가 가능했습니다.

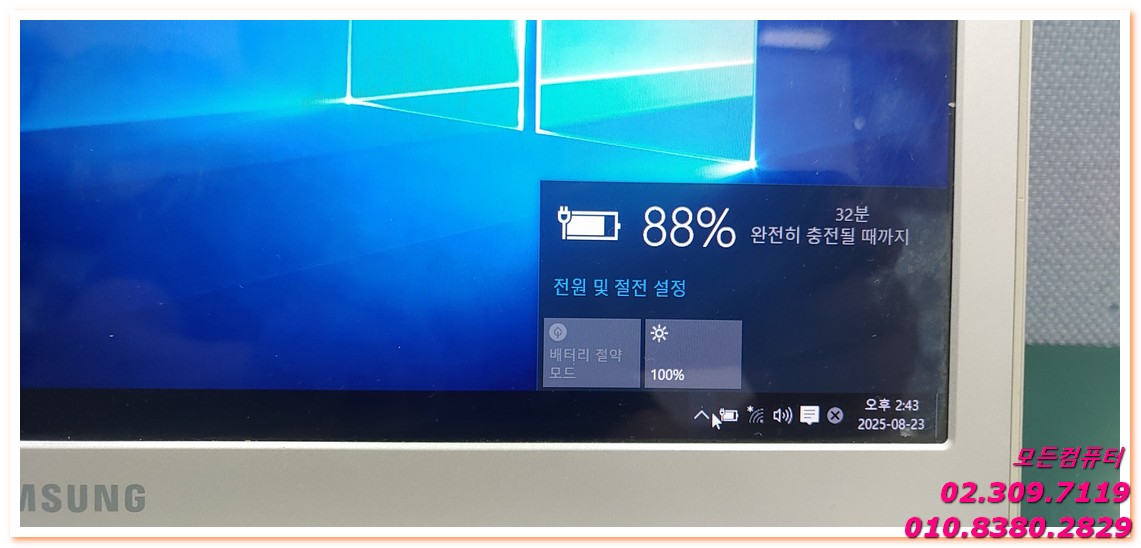

충전 수치 88퍼센트로 상승한 배터리 충전 화면

삼성 노트북 충전단자 손상을 줄이려면

---

노트북 충전단자는 생각보다 사용 습관 영향을 많이 받습니다. 충전기를 급하게 꽂거나, 방향이 맞지 않은 상태에서 힘으로 밀어 넣는 습관, 충전기를 꽂은 채 본체를 자주 이동시키는 습관은 단자 손상을 빨리 만들 수 있습니다. 특히 오래된 삼성 노트북은 플라스틱 피로가 누적된 상태라 작은 충격도 영향을 줄 수 있습니다.

그래서 충전기를 연결할 때는 정확한 방향으로 천천히 연결하고, 가능하면 충전 케이블이 옆으로 강하게 당겨지지 않도록 사용하는 것이 좋습니다. 또한 충전이 잠깐씩 끊기거나, 특정 각도에서만 충전될 때는 그냥 쓰지 말고 조기에 점검을 받는 편이 훨씬 유리합니다. 그 시점에서는 단자만 교체하면 되지만, 더 늦어지면 기판 쪽 수리로 이어질 가능성도 생기기 때문입니다.

작업 마무리

---

이번 삼성 노트북 NT630Z5J 충전 불량 수리는 배터리 불량이나 메인보드 중증 고장이 아니라, DC 전원단자 파손을 정확히 찾아내고 교체함으로써 해결된 사례였습니다. 오래된 노트북에서 충전 안 됨, 충전 불안정, 각도 맞춰야 충전됨, 단자 안쪽 핀 노출 같은 증상이 있다면 높은 확률로 충전단자 문제를 의심해 볼 수 있습니다.

같은 삼성 노트북이라도 모델마다 단자 구조와 작업 방식이 다르기 때문에, 증상이 비슷하더라도 무조건 같은 수리로 끝나지는 않습니다. 다만 이번 NT630Z5J처럼 다른 회로 이상 없이 단자 파손만 확인되는 경우라면 비교적 빠르게 정상 사용 상태까지 복구가 가능합니다.
