삼성 NT500R5H 충전단자 파손 수리, 배터리 충전 안됨 DC잭 교체

삼성 노트북 충전이 안 된다면 충전단자부터 확인해야 합니다

노트북이 갑자기 충전기를 연결해도 반응이 없거나 배터리 잔량이 계속 감소한다면 여러 가지 원인을 생각해 볼 수 있습니다. 배터리 수명 저하, 충전기 불량, 메인보드 전원회로 이상 등 다양한 원인이 있지만 실제 수리 현장에서는 충전단자(DC잭) 파손으로 인해 충전이 되지 않는 경우도 적지 않게 발생합니다.

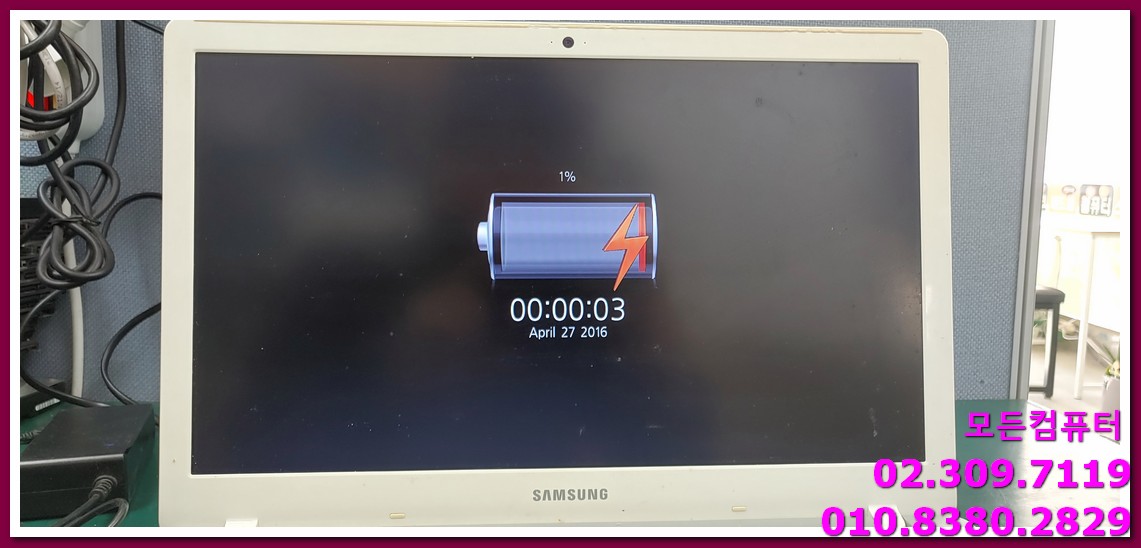

이번에 입고된 제품은 삼성 NT500R5H 모델입니다. 고객님께서는 충전기를 연결해도 충전 표시가 나타나지 않고 결국 배터리가 모두 방전되어 전원을 켤 수 없는 상태가 되었다며 점검을 의뢰해 주셨습니다.

삼성 NT500R5H 노트북 충전단자 수리 입고 제품 모습

-노트북 충전 불량에 따른 각 사례-

2026.03.15 - [접수전 참고 정보글] - 노트북 배터리 충전불량 원인 총정리, 충전이 안 될 때 배터리와 메인보드 구분법

노트북 배터리 충전불량 원인 총정리, 충전이 안 될 때 배터리와 메인보드 구분법

2026.04.04 - [노트북/삼성] - 삼성 NT300E5L 충전불량 원인과 DC단자 교체 수리 충전포트 흔들림 해결

삼성 NT300E5L 충전불량 원인과 DC단자 교체 수리 충전포트 흔들림 해결

\

2026.04.20 - [노트북/ASUS] - 아수스 ROG GL704GW 충전 안됨 원인과 해결방법 (배터리 교체 수리)

아수스 ROG GL704GW 충전 안됨 원인과 해결방법 (배터리 교체 수리)



---

노트북 충전단자가 고장나는 이유

충전단자는 매일 반복적으로 충전기를 연결하고 분리하는 부품입니다.

특히 아래와 같은 경우 충전단자 수명이 짧아질 수 있습니다.

증상원인

충전기 연결 시 접촉 불량	내부 플라스틱 파손
충전 중 끊김 현상	단자 마모
충전기 꽂을 때 흔들림	고정 구조 손상
충전 인식 불량	핀 변형 또는 납땜 손상
전원 불가	단자 완전 파손

충전단자 내부를 보면 금속 핀을 플라스틱 구조물이 지지하고 있는데 장기간 사용하면서 플라스틱이 약해지거나 충격이 가해지면 내부 구조물이 파손될 수 있습니다.

특히 충전 케이블을 연결한 상태에서 노트북을 이동하거나 충전 케이블이 지속적으로 당겨지는 환경에서는 충전단자 손상이 더욱 빠르게 진행됩니다.

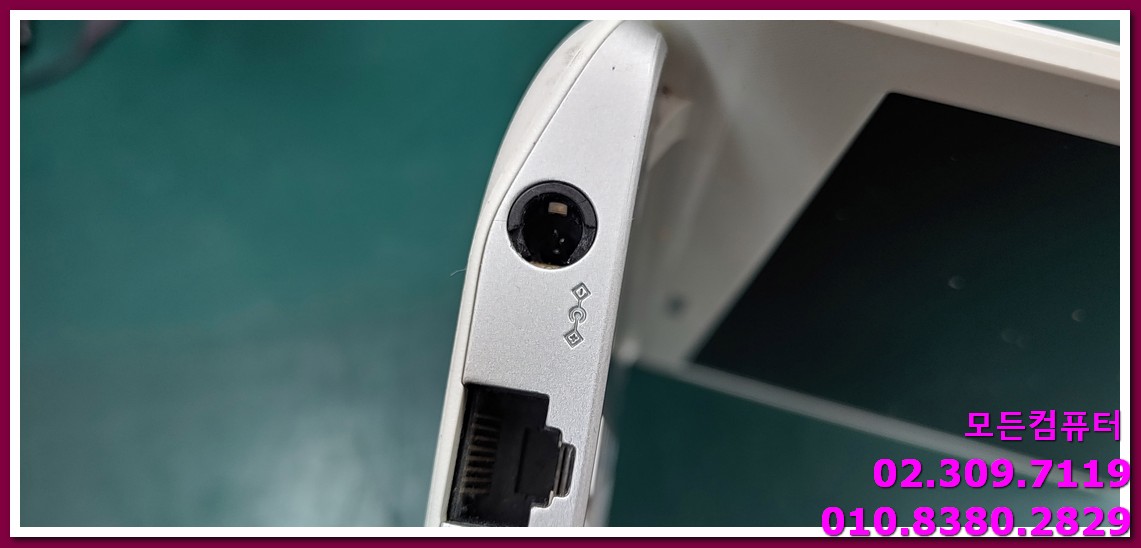

파손된 삼성 노트북 DC 충전단자 근접 사진





---

삼성 NT500R5H 분해 및 점검

우선 제품 하판을 분해하여 내부 상태를 확인하였습니다.

NT500R5H 모델은 충전단자가 메인보드에 직접 장착되어 있는 구조입니다. 따라서 단순히 케이블 형태의 부품을 교체하는 방식이 아니라 메인보드를 분리한 후 정밀 납땜 작업을 진행해야 합니다.

분해 후 충전단자 상태를 확인한 결과 내부 플라스틱 구조물이 파손되어 정상적인 접촉이 불가능한 상태였습니다.

외부에서는 단순히 충전이 안 되는 증상만 보이지만 실제 내부에서는 충전단자가 물리적으로 손상되어 있었습니다.

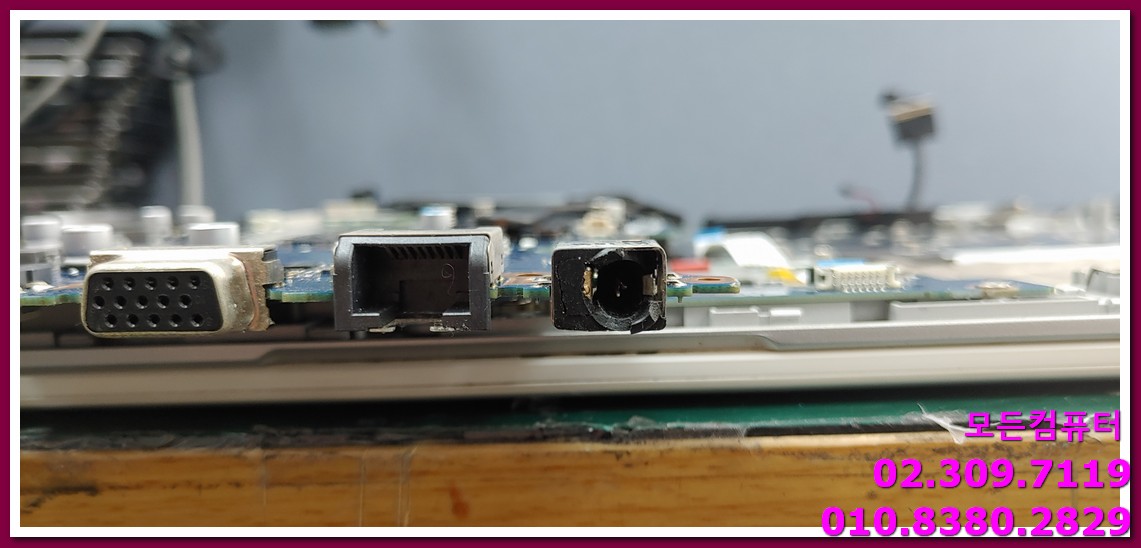

새 DC잭 장착 전 메인보드 단자 부위 점검



---

DC잭 교체 작업 진행

충전단자 교체를 위해 메인보드를 케이스에서 완전히 분리합니다.

이후 열처리 장비를 이용하여 기존 파손된 DC잭을 제거하고 새로운 정품 규격의 충전단자를 장착합니다.

이 과정은 단순히 부품만 교체하는 작업이 아닙니다.

기존 납을 제거하고 새로운 납땜을 진행해야 하며 패턴 손상 여부까지 함께 확인해야 하기 때문에 숙련된 작업이 필요합니다.

만약 무리하게 작업할 경우 메인보드 패턴이 손상되어 추가적인 수리가 필요할 수도 있기 때문입니다.

충전단자 교체가 완료된 후에는 납땜 상태와 전압 공급 상태를 다시 한번 점검하였습니다.

삼성 노트북 DC잭 교체 납땜 작업 완료

---

교체 후 충전 정상 확인

조립을 완료한 후 충전기를 연결하여 테스트를 진행했습니다.

배터리 충전 표시가 정상적으로 나타났으며 충전 퍼센트가 지속적으로 증가하는 것을 확인할 수 있었습니다.

또한 전원 OFF 상태와 전원 ON 상태 모두에서 충전이 정상적으로 이루어지는지 점검하였고, 배터리 충전 시간 및 충전 상태 역시 이상 없이 확인되었습니다.

충전단자 교체 후에는 충전기 인식 불량 증상이 사라지고 정상적으로 노트북 사용이 가능해졌습니다.

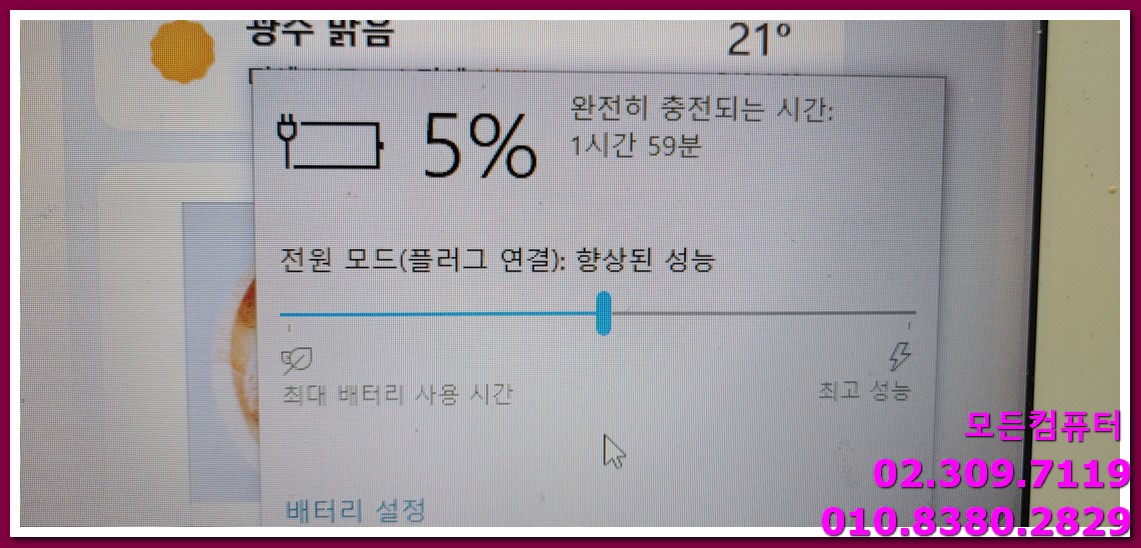

배터리 충전 정상 인식 확인

---

충전단자를 오래 사용하는 방법

충전단자 수명을 늘리기 위해서는 몇 가지 주의사항을 지키는 것이 좋습니다.

• 충전 케이블을 잡아당기지 않기
• 충전 중 노트북 이동 최소화하기
• 충전기를 비스듬하게 연결하지 않기
• 충전단자에 충격이 가해지지 않도록 주의하기
• 접촉 불량 증상이 발생하면 빠르게 점검받기

초기에는 충전기를 특정 각도로 움직여야 충전되는 정도의 증상만 나타나지만 방치할 경우 결국 충전 자체가 불가능해질 수 있습니다.

따라서 충전 중 끊김 현상이나 충전단자 흔들림이 느껴진다면 조기에 점검을 받는 것이 더욱 경제적일 수 있습니다.

이번 작업은 삼성 NT500R5H 노트북의 충전단자 파손으로 인한 충전 불량 증상을 해결하기 위해 DC잭 교체를 진행한 사례였습니다. 충전기 인식 불량, 배터리 충전 안됨, 전원 불가 등의 증상이 발생한다면 충전단자 이상 여부도 함께 확인해 보시는 것이 좋습니다.

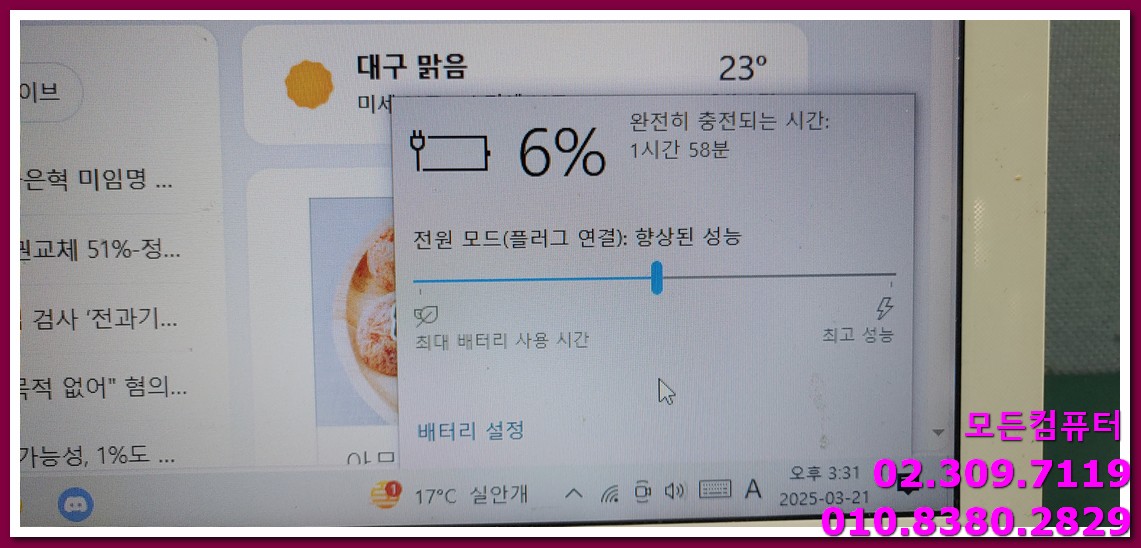

배터리 충전 진행 상태 확인

---
